Дюбели – общий обзор
Разновидности и структура дюбелей

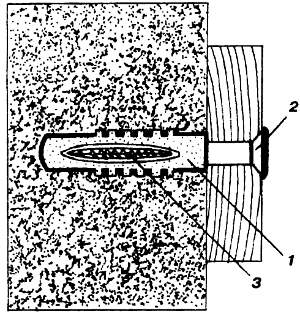

Дюбель – крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.
В быту чаще всего дюбелем называют пластиковую пробку, которая устанавливается в отверстие в стене, и в которую вворачивается шуруп или саморез, прикрепляющий некий объект к этой самой стене.

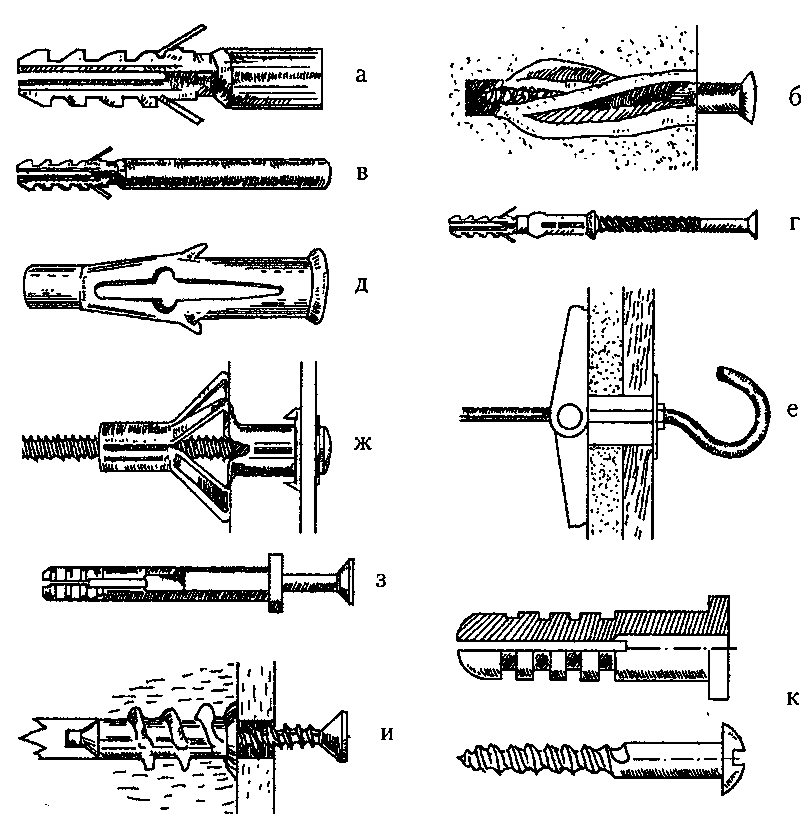

За десятки лет широкого применения дюбель претерпел многочисленные превращения, и является сегодня сложным крепежным элементом (Рис. 1).

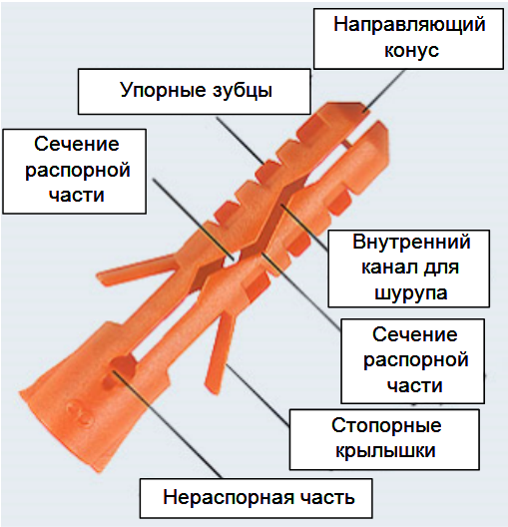

Типичный дюбель общего назначения показан на Рис. 2.
Рис. 2
Как видно, дюбель имеет две основные части: нераспорную, не участвующую в закреплении, и распорную (рабочую), которая изменяет свои размеры при установке.
- Стопорные элементы удерживают дюбель от возможного проворачивания на начальной стадии установки.
- Рассеченная часть обеспечивает распор дюбеля с минимальными усилиями.
- Осевой внутренний канал фиксирует шуруп.
- Элементы упорной фиксации создают значительную удерживающую силу.

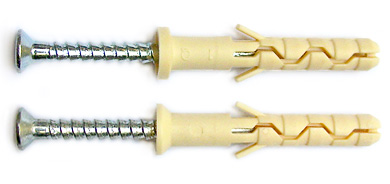

- Манжета – кайма вокруг входного отверстия – препятствует проскальзыванию шурупа в канал дюбеля. По форме манжета может быть потайной или цилиндрической (Рис. 3).
Изготавливаются дюбели из полимерных материалов:
- полипропилена, полиэтилена или полиамида (нейлона); полиамид работает надежно в наиболее широком температурном интервале; полиэтилен наиболее пластичен;
- из сталей и сплавов: нержавеющая сталь, латунь и др.
Закрепление дюбеля в отверстии может происходить по двум схемам:

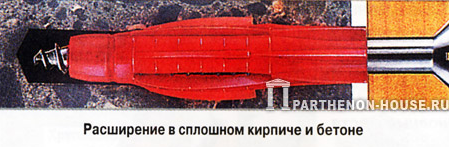

- закрепление трением; при вворачивании шурупа дюбель своей наружной поверхностью прижимается к основанию (Рис. 4).

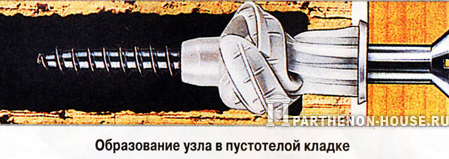

- закрепление формой; при вворачивании шурупа передняя часть дюбеля деформируется таким образом, что не может выйти обратно из отверстия (Рис. 5).
Рис. 4 Рис. 5
Монтаж дюбеля может производиться по двум схемам:
- предварительный монтаж — дюбель устанавливается в основание на всю длину (Рис. 6);
- сквозной монтаж — часть дюбеля проходит через закрепляемую конструкцию. Дюбель для такого вида монтажа имеет удлинённую нераспорную часть (Рис. 7).
Рис. 6 Рис. 7
По области применения можно выделить:
- дюбели общего назначения;
- рамные дюбели (иногда говорят, фасадные).
Последние отличаются удлинённой нераспорной частью. Используются для сквозного монтажа различных конструкций. Как правило, комплектуются специальным шурупом.
Для полноты картины упомянем здесь же фиксаторы для теплоизоляционных материалов: минеральной ваты, пенополиуретановых панелей. По сути, они также могут быть отнесены к дюбелям и предназначены для сквозного монтажа. Отличается увеличенной манжетой (шляпкой).
Материалы основания при установке дюбеля
Решающую роль при выборе конструкции дюбелей играет основание, в которое будет производиться установка. Материалы основания могут быть крупно сгруппированы следующим образом:
- плотные полнотелые материалы: кирпич, бетон, природный камень;
- пористые и пустотелые материалы: ячеистый бетон (газобетон, пенобетон), шлакобетон, пустотелый кирпич и пустотелые бетонные блоки;
- тонкие листовые материалы: гипсокартон, ДСП.
Более подробно встречающиеся материалы основания сведены в Таблицу 1. Несмотря на разнообразие дюбелей, основные конструктивные идеи их остаются неизменными. Поэтому в продукции различных производителей практически всегда присутствуют изделия аналоги. В Таблице 1 приводятся сведения о применимости дюбелей общего назначения для установки в различные материалы основания.
Таблица 1. Дюбели общего назначения.
| Тип дюбеля | Компания | Материал основания | |||||||||||||
| Бетон | Натур. камень | Полнотелый кирпич | Силикатный полнотелый кирпич | Пемзобетон. полнотелый кирпич | Газобетон (пористый бетон) | Полнотел. гипсовые плиты | Кирпич с вертикал. пустотами | Пустотел. блок | Фиброцем. плита | Метал. профиль | |||||
| дюбель PND | Европартнёр | ++ | ++ | ++ | ++ | + | |||||||||
| дюбель S | Fisher | ++ | ++ | ++ | ++ | ++ | + | ++ | + | + | + | ||||
| дюбель PND L | Европартнёр | ++ | ++ | ++ | ++ | ++ | ++ | + | |||||||
| дюбель SX | Fisher | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ||||||
| дюбель SX L | Fisher | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ||||
| дюбель PDU | Европартнёр | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ||||
| дюбель FU | Fisher | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | ++ | |
| дюбель GB | Европартнёр | ++ | |||||||||||||
| дюбель FMD | Fisher | ++ | ++ | ++ | ++ | ++ | ++ | ++ | + | + | ++ | ||||
| дюбель ML D6/8 | Mungo | ++ | ++ | ++ | ++ | ++ | ++ | ++ | |||||||
| дюбель ML D10/14 | Mungo | ++ | ++ | ++ | ++ | ++ | ++ | ++ | |||||||
| дюбель M-S | Fisher | ++ | ++ | ++ | ++ | ++ | + | ++ | + | + | + | ||||
| дюбель РА 4 | Fisher | + | ++ | ++ | |||||||||||
Установка дюбелей
Примеры установки дюбелей представлены ниже (Рис. 8-12:)

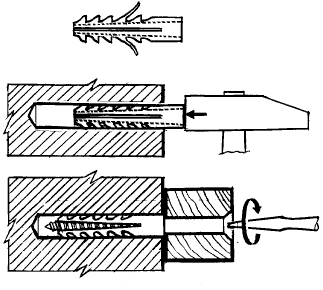

В плотных полнотелых материалах установка дюбелей общего назначения преимущественно идет с предварительным монтажом и закреплением трением (Рис. 8).

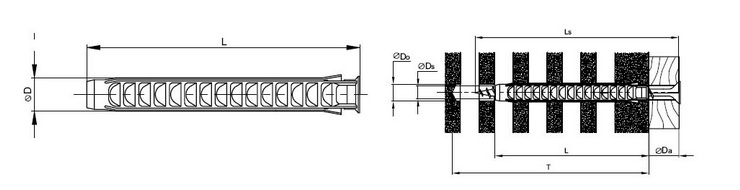

В пустотелых материалах используются удлинённые дюбели, в которых шуруп, пройдя пустоту, закрепиться трением в последующей перегородке (Рис. 9).

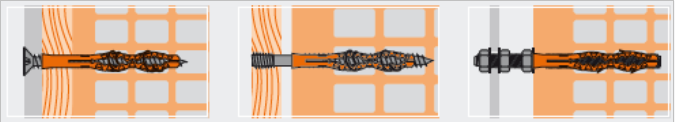

Специальное решение для пустотелых материалов предлагает фирма Mungo. Дополнительные связки обеспечивают необходимую деформацию дюбеля (Рис. 9а).

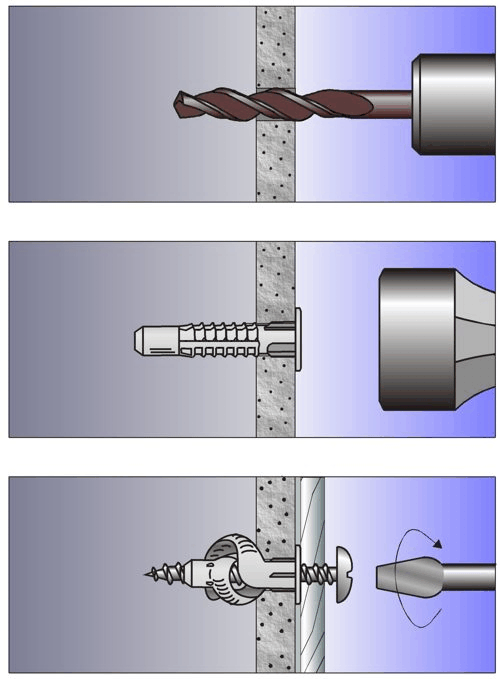

В универсальных дюбелях шуруп, «почувствовав» на пути пустоту, закрепляется формой. В отсутствие пустоты работает как обычный дюбель с закреплением трения (Рис. 10).
Рис. 10
Аналогично работает и дюбель FU. Он закрепляется формой, встретив на пути пустоту (Рис. 10а).
Рис. 10а
Дюбель для пористых материалов сперва сам выступает в роли шурупа с очень высокой крупной резьбой и устанавливается в основании с помощью специального инструмента. Затем в отверстие дюбеля вворачивается несущий шуруп (Рис. 11).
Рис. 11

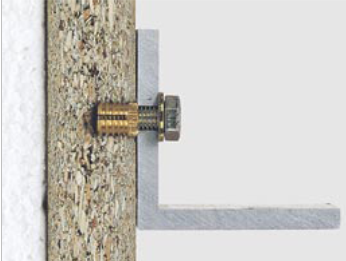

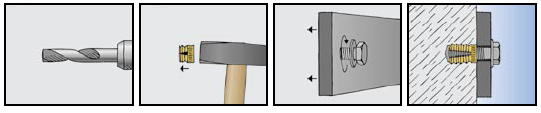

Дюбель (в том числе) для листовых материалов забивается заподлицо в отверстие, высверленное в панели, и закрепляется трением. Затем в отверстие дюбеля вворачивается несущий болт с метрической резьбой (Рис. 12).
Рис. 12
При выборе дюбеля не следует забывать о его партнере – шурупе. Именно он создает распор, обеспечивающий установку крепления в основание.
Большинство дюбелей общего назначения создавались под распор шурупами для дерева или универсальными.
При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля (Lд), толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля (Рис. 13).
Рис. 13
Что такое дюбель — виды дюбелей, как выбрать дюбель?
В данной статье будет рассказано о том, что такое дюбель, где он используется в строительстве и какие виды дюбелей существуют. Эта статья строительного журнала samastroyka.ru будет полезна всем, кто решил самостоятельно заняться ремонтом в доме или столкнулся со сложностью выбора крепежных элементов.
Что такое дюбель?
Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом. Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.
На сегодняшнее время, существуют различные виды дюбелей, поэтому необходимость в деревянных чопиках (шкантах), практически полностью отпала, а используются они преимущественно при изготовлении мебели . Следует знать, что каждая разновидность дюбеля, предназначена для работы с каким-то конкретным типом поверхности, будь то бетон, кирпич или гипсокартон.
Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.
Виды дюбелей
Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.
Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:
Дюбель универсальный — материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.
Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.
Дюбель-бабочка — материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.
Дюбель-зонтик — специальный вид дюбелей, который служит преимущественно для крепежа различных теплоизоляционных материалов . Дюбеля-зонтики от других дюбелей, отличаются довольно большими размерами и наличием ответной части в виде пластмассового или металлического штыря, который после установки дюбеля, забивается в него, чтобы достаточно зафиксировать основание.
Дюбель для гипсокартона — имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.
Дюбель молли — аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.
Дюбель-гвоздь — такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.
Как выбрать дюбель?
Перед тем как выбрать дюбель, следует узнать, для какой именно рабочей поверхности он будет использован. Это очень важно, так как универсальный дюбель не получится использовать для монтажа в гипсокартон и наоборот, дюбель молли не удастся установить в поверхность из бетона.
Следующим, не менее важным критерием, является длина и диаметр дюбеля. Чем больше диаметр и длина дюбеля, тем большую нагрузку способен он выдержать. В тоже время, обязательно стоит учитывать толщину стены, наличие пустот в ней и некоторые другие особенности.
Ходовым дюбелем при выполнении ремонта, считается дюбель-гвоздь или быстрый монтаж. Оптимальными его размерами, являются длина до 8 см и диаметр 6 мм. Такими дюбелями можно запросто прикрутить к стене каркас из профилей для гипсокартона и другие наиболее часто встречающиеся конструкции.
Не меньшей популярностью, пользуется и обычный универсальный дюбель, диаметров на 8 мм. Для его монтажа, потребуется использовать перфоратор с 10 мм буром, а для крепления чего-либо, обычный саморез по дереву, подходящей длины.
Дюбель-гвоздь: строение, разновидности и способы крепления
Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.
О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.
Что такое дюбель-гвоздь
Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.
- Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
- Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.
Материалом для гвоздей выступает высокопрочный сорт стали – В, ВК, КК 70 марки. Зачастую дюбели имеют антикоррозийное цинковое покрытие. Корпус изготавливают из полипропилена, полиэтилена и полиамида. Встречаются и металлические.
Обычный дюбель-гвоздь не используется для фиксации в пустотелом кирпиче, ячеистом бетоне и других аналогичных материалах, поскольку распорное тело его недостаточно развито и в таком материале не закрепляется. Однако специальные его модификации способны закрепляться даже на обшивке гипсокартонным листом.
Дюбель-гвоздь с потайным бортиком (фото)
Классификации изделий
При выборе крепления учитывается 5 основных факторов:
- величина нагрузки – на дюбель, на поверхность, на конструкцию;
- характер нагрузки – стационарный, динамический;
- вид фиксации;
- характер материала – камень, бетон, кирпич, гипсокартон;
- конструкция поверхности – стена, потолок.
Собственно, крепеж выпускается нескольких видов для различных способов и материалов.
В видео ниже рассказано о правилах выбора дюбелей:
По виду монтажа
Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.
- Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
- без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
- гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
- Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
По материалу поверхности
Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.
- Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
- Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
- Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
- Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
- Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
- Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
- Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.
- Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
- Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
- Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
- Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.
- Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.
Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.
Вес и размеры
Выпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.
- Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
- Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.
В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.
| Обозначение | Диаметр отверстия, мм | Диаметр гвоздя, мм | Длина дюбеля, мм | Длина гвоздя, мм | Мин. глубина при сквозном монтаже | Макс. толщина прикрепляемого материала | Вес 1000 ши, кг |
|---|---|---|---|---|---|---|---|
| 6*40 | 6.00 | 40 | 4 | 42 | 50 | 10 | 3,3 |
| 6*60 | 6.00 | 60 | 4 | 62 | 70 | 30 | 4,89 |
| 6*80 | 6 | 80 | 4 | 82 | 90 | 50 | 7,28 |
| 8*60 | 8 | 60 | 5 | 62 | 70 | 20 | 8,5 |
| 8*80 | 8 | 80 | 5 | 82 | 90 | 40 | 11,02 |
| 8*100 | 8 | 100 | 5 | 102 | 110 | 60 | 13,78 |
| 8*120 | 8 | 120 | 5 | 122 | 130 | 80 | 16,53 |
| 8*140 | 8 | 140 | 5 | 142 | 115 | 100 | 19,3 |
| 10*100 | 10 | 100 | 7 | 102 | 150 | 50 | 15,32 |
Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.
| Обозначение | Вес 1000 шт, кг |
|---|---|
| 4,5*30 | 5,1 |
| 4,5*40 | 6,45 |
| 4,5*50 | 7,7 |
| 4,5*60 | 8,84 |
Далее будут рассмотрены технические характеристики дюбель-гвоздей.
Технические характеристики
ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.
Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.
- Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
- Искривление стержня допускается в пределах:
- 0,1 мм при длине менее 50 мм;
- 0,15 мм при длине выше 50 мм.
- Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
- На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
- Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
- Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
- Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
- Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.
Особенности монтажа
Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.
О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:
Кирпичи
Работа с полнотелым кирпичом проста и осуществляется чаще всего:
- в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
- из отверстия выдувают крошки и пыль. Можно использовать пылесос;
- забивают дюбель с помощью обычного молотка.
Бетон
Фиксация на бетон потребует другого инструмента:
- сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
- диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
- из отверстия удаляют пыль, молотком вбивают дюбель;
- забивают молотком или вкручивают гвоздь.
Гипсокартон
При креплении в гипсокартон понадобится большая осторожность:
- в материале делают отверстие нужного размера;
- вводят дюбель до упора, аккуратно постукивая молотком;
- вкручивают гвоздь отверткой или шуруповертом.
Керамическая плитка
При работе с керамической плиткой учитывается хрупкость материала:
- на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
- затем просверливают плитку и материал за ней с помощью дрели ударного действия;
- вставляют до упора дюбель и вкручивают гвоздь.
Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.
Стоимость материалов
Стоимость крепежа более чем доступна, даже если речь идет об очень специальных изделиях.
- Цена обыкновенного колеблется от 8 до 35 р. за шт. в зависимости от размера и предполагаемой нагрузки. Универсальная модель стоит от 31 до 38 р, фасадный дюбель – 35–39 р. за шт.
- Дюбель-гвозди для изоляции – зонтики, стоят еще дешевле – от 5,30 до 8 р. за шт. Изделие с металлическим корпусом оценивается в 31–35 р, но бывает и меньше.
Дюбель-гвоздь – весьма распространенный вид крепежа, ценимый и за разнообразие моделей, и за легкость крепления. Крепеж рассчитан на повсеместное использование при строительных и ремонтных работах.
Еще больше полезной информации о монтаже дюбель-гвоздей содержится в данном видеоролике:
Особенности дюбель-гвоздей для бетона
Дюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).
Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:
Также дюбели подразделяются на два вида по способу установки:
- забиваемые молотком;
- устанавливаемые с применением строительного пистолета.
Особенности пластмассовых дюбель-гвоздей
Дюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.
Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.
Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.
Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.
Особенности металлического дюбель-гвоздя
В отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.
Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.
Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.
Металлический дюбель анкерного типа
Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.
Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.
Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.
Забиваемый металлический дюбель
Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.
Разновидности размеров дюбель-гвоздей
Для различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.
Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.
Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.
Особенности монтажа дюбель-гвоздей
При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:
Подобрать оптимальное место для крепления, как правило, таковым является центр кирпича.- Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
- При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.
При работе с бетоном монтаж проводится следующим образом:
- Отмечается отверстие при помощи молотка или кернера.
- Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
- Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
- В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.
Установка дюбель-гвоздя с использованием строительного пистолета
Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.
Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.
Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.
Дюбель — это что такое? Виды, размеры, применение
Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.
Характеристика
Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.
Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.
Как выглядят дюбели, принцип действия
Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.
Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть — нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.
Виды дюбелей, фото
В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:
- Полипропиленовые.
- Распорные.
- Для работ с гипсокартоном.
- Нейлоновые.
- Юстировочные.
- Типа «бабочка» и «зонтик».
- Дюбель-гвоздь.
- Рамные и т. д.
Универсальные полипропиленовые
Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.
Универсальный распорный
Это также полипропиленовое изделие. Однако особенность его — в наличии распорок.
Дюбели для работы с гипсокартонными стенами
Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.
Нейлоновый крепеж
Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.
Бабочка
Эти виды распорных дюбелей предназначены для серьезных крепежных работ.
Дюбель юстировочный
Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.
Зонтик
Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.
Хомут
По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.
Рамные дюбели
Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.
Дюбель-гвоздь
Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.
Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.
Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.
Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.
Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.
Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.
Саморезы
Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.
Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.
Особенности выбора дюбеля
При подборе дюбеля форма его — это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.
Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.
Выбор сверла под дюбель
Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.
